Opis proizvoda
Potopna mješalica za anoksični spremnik jedan je od ključnih dijelova opreme u procesu obrade vode. Može zadovoljiti zahtjeve procesa za homogenizaciju i protokčvrsta-tekuća dvo-fazaičvrsta-tekuća-plin tro-fazasmjese u biokemijskim procesima.
Potopne miješalice za anoksične spremnike često koriste više{0}}stupanjske motore i imaju izravno-povezanu strukturu. U usporedbi s tradicionalnim dizajnom, imaju kompaktnu strukturu, nisku potrošnju energije, visoku učinkovitost i jednostavno održavanje. Impeler je proizveden s visokom preciznošću i stvara veliki potisak. Ova serija proizvoda prikladna je za primjene koje zahtijevaju miješanje krutog-tekućeg ili krutog-tekućeg-plina.

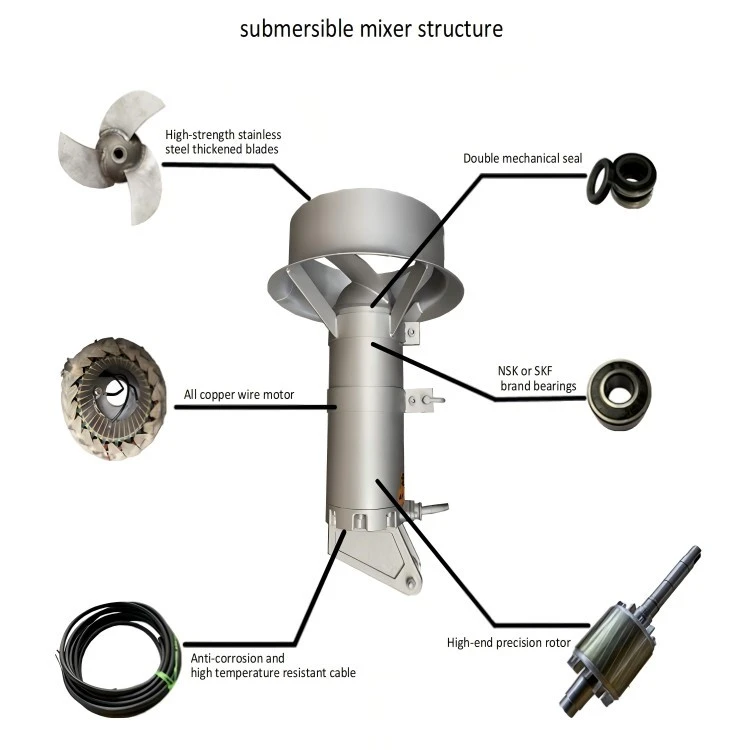

Glavna struktura
Potopna mješalica može pročišćavati kanalizaciju, mulj ili povratno ispirati otpadnu vodu. Mješalica se može podizati i spuštati radi lakšeg pomicanja, a pregled ili održavanje ne zahtijevaju ulazak osoblja u kanalizacijski spremnik. Nosač vodilice sastavni je dio miješalice. Cijela težina miješalice leži na nosaču koji je dizajniran da izdrži potisak koji nastaje tijekom rada. Mješalica može raditi neprekidno dok je potpuno uronjena.
Svaka potopna miješalica dizajnirana je kaointegralna jedinicasa zapečaćenom, potopnom strukturom. Sve komponente miješalice, uključujući motor, mogu kontinuirano raditi pod vodom. Glavne komponente u dodiru s tekućinom sastoje se odnehrđajući čelik (SS304 ili SS316)ili drugim izdržljivim materijalima. Kritične kontaktne površine vodonepropusne brtve na glavnom tijelu strojno su obrađene i ugrađenedva seta O-prstenova od nitrilne ili fluorirane gume.
Kabeli i kabelske brtve
Motor je opremljen kabelom koji sadržifunkcija protiv-povlačenja, ispunjava industrijske standarde i pruža dovoljnu duljinu da dosegne razvodnu kutiju bez spajanja. Svaki kabel ima zaseban ulaz i pouzdano je zabrtvljen. Kabel za napajanje je više{2}}žilni kabel, kao što je4-jezgreni, 5-jezgreni ili 7-jezgreni, a svaki je kabel zasebno zabrtvljen. Vanjski omotač kabela izrađen je odneopren-otporan na ulje niske{0}}apsorpcije, a njegova mehanička fleksibilnost može izdržati pritisak na mjestu ulaska kabela.
Brtva za ulaz kabela dizajnirana je da spriječi da zakretni moment ugrozi vodootpornu brtvu, tvoreći pouzdanu brtvu za potapanje. Pečat jeza višekratnu upotrebui omogućuje praktičnu zamjenu kabela.
Motor
Motor potopne miješalice je aindukcijski motor s-kaveznim kavezomugrađen u vodonepropusno kućište s ocjenom zaštite odIP68. Klasa izolacije namota statora jeF (180 stupnjeva)ili izbornoH klasa. Motor je dizajniran za kontinuirani rad uz miješanje medija40 stupnjevai može se pokrenuti više puta na sat. Za praćenje temperature svakog faznog namota, atoplinska sklopkaje ugrađen u namote statora i spojen na upravljački ormar.
Ležaj
Osovina motora je kontinuirana i neprekinuta, rotira daljetri ležaja-podmazana mašću. Ležajevi odNSK ili SKFkoriste se. Gornji ležaj je jednostruki kuglični ležaj za radijalna opterećenja. Donji sklop ležaja sastoji se od kugličnog ležaja za rukovanje radijalnim silama i radijalnog-potisnog ležaja za rukovanje aksijalnim silama. Theživot dizajnaod svih ležajeva je najmanje100 000 sati.
Integrirana mehanička brtva
Mješalica potopljena opremljena je sintegrirana dvostruka mehanička brtva, koji radi u uljnoj komori koja podmazuje brtvene površine stabilnom brzinom protoka.
Thevanjska mehanička brtvaizrađen je od-sinteriranog volfram karbida otpornog na koroziju kako bi se spriječilo da procesna tekućina uđe u uljnu komoru.
Theunutarnja mehanička brtvatakođer je izrađen od-sinteriranog volfram karbida otpornog na koroziju kako bi se spriječilo da ulje iz uljne komore uđe u motor.
Unutarnja i vanjska brtva rade neovisno. Sustav za brtvljenje vratila uključujeuljna komoradizajniran da spriječi prekomjerno punjenje i omogući prostor za širenje ulja. Priključci za punjenje ulja i inspekcijski otvori s-nepropusnim brtvama dostupni su izvana radi jednostavnog održavanja.
Vratilo
Theosovina propeleraje nastavak osovine motora, napravljen odnehrđajući čelik (npr. S420). Propeler je potpuno izoliran od medija za miješanje.
impeler
Impeler je izrađen odSS304 ili SS316i ima hidraulički uravnotežen dizajn koji se ne{0}}začepljuje. Pogodan je za rukovanje konvencionalnom kanalizacijom, muljem ili otpadnom vodom povratnog ispiranja. Propeler može imatidvije ili tri oštrice.
Zaštita
Svaki fazni namot motora spojen je na atoplinska sklopka.
A senzor curenja vodedetektira vodu u statorskoj komori. Ako se aktivira, motor se zaustavlja i aktivira se alarm.
Relej za nadzor može se instalirati u upravljački ormarić kako bi se osiguralo-praćenje toplinskih signala i signala curenja u stvarnom vremenu.
Instalacijski setovi
Vodilice i kran za podizanje izrađeni su odnehrđajući čelik 304.
Potpora se može prilagoditi svakom10 stupnjeva vodoravno od 0 stupnjeva do 180 stupnjeva.
Uključeni su lanci za podizanje od nehrđajućeg čelika 304, vijci, matice, podloške, rotirajuće upravljačke ručke i vijci za kemijska sidra.
Uvjeti korištenja
Kako bi se osigurao normalan rad, potopnu mješalicu treba koristiti pod sljedećim uvjetima:
Srednja temperatura miješanja:0 stupnjeva – 40 stupnjeva
pH vrijednost:5–9
Srednja gustoća:Manje od ili jednako 1150 kg/m³
Najveća kontinuirana dubina uranjanja:Manje od ili jednako 20 m
Bilješka:Mješalica mora biti u potpunosti uronjena u vodu i ne smije raditi u zapaljivim, eksplozivnim, visoko korozivnim okruženjima ili okolinama visoke-temperature.
Kako odabrati odgovarajući model
Načelo odabira modela je osigurati da mješalica u potpunosti obavlja svoju funkciju miješanja unutar potrebnog volumena spremnika. Preporučeni protok u aplikacijama za pročišćavanje otpadnih voda je0.15–0.3 m/s:
Brzina protoka < 0,15 m/s: Plug-efekt miješanja protoka ne može se postići.
Brzina protoka > 0,3 m/s: Može utjecati na izvedbu procesa, uzrokujući otpad.
Prije odabira modela razmotrite sljedeće:
Vrsta spremnika i položaj:npr. spremnik za otpadnu vodu, spremnik za mulj ili biokemijski spremnik.
Srednji parametri:sadržaj suspendiranih čvrstih tvari, viskoznost, temperatura, pH itd.
Geometrija i dubina spremnika, kao i način ugradnje.
Razmatranja -uštede energije, koji utječu na buduće operativne troškove.
Potrebna snaga motora određena je volumenom spremnika, gustoćom tekućine i dubinom miješanja. Ovisno o primjeni, može se koristiti jedna ili više miješalica.
Za pojednostavljeni postupak odabira, našim inženjerima možete dati sljedeće informacije:
Volumen spremnika
Napon
Materijalni zahtjevi
Korozivnost medija
Naši inženjeri će preporučiti odgovarajući model miješalice. mi koristimomatematičko modeliranje procesa potvrđeno CFD simulacijamaza pomoć u kvalificiranom odabiru miješalica. Primjeri CFD modeliranja dostupni su na zahtjev.
specifikacija
|
Model |
Nazivna snaga (KW) |
Nazivna struja (A) |
Promjer oštrica (mm) |
|
QJB0.37/6-220/3-960 |
0.37 |
1.3 |
220 |
|
QJB0.85/8-260/3-740 |
0.85 |
4 |
260 |
|
QJB1.5/6-260/3-960 |
1.5 |
4 |
260 |
|
QJB1.5/8-400/3-740 |
1.5 |
5.8 |
400 |
|
QJB2.5/8-400/3-740 |
2.5 |
9 |
400 |
|
QJB3/8-400/3-740 |
3 |
11 |
400 |
|
QJB4/6-400/3-960 |
4 |
12 |
400 |
|
QJB4/12-620/3-480 |
4 |
14.2 |
620 |
|
QJB5/12-620/3-480 |
5 |
18.2 |
620 |
|
QJB7.5/12-620/3-480 |
7.5 |
28 |
620 |
|
QJB10/12-620/3-480 |
10 |
32 |
620 |
|
QJB15/12-620/3-480 |
15 |
43 |
620 |
|
QJB18.5/12-620/3-480 |
18.5 |
51 |
620 |
|
QJB22/12-620/3-480 |
22 |
60 |
620 |
|
Model |
RPM |
Težina (kg) |
Sila (N) |
|
QJB0.37/6-220/3-960 |
960 |
45 |
138 |
|
QJB0.85/8-260/3-740 |
740 |
55 |
180 |
|
QJB1.5/6-260/3-960 |
960 |
55 |
260 |
|
QJB1.5/8-400/3-740 |
740 |
100 |
600 |
|
QJB2.5/8-400/3-740 |
740 |
100 |
800 |
|
QJB3/8-400/3-740 |
740 |
100 |
920 |
|
QJB4/6-400/3-960 |
960 |
100 |
1200 |
|
QJB4/12-620/3-480 |
480 |
184 |
1400 |
|
QJB5/12-620/3-480 |
480 |
184 |
1800 |
|
QJB7.5/12-620/3-480 |
480 |
229 |
2600 |
|
QJB10/12-620/3-480 |
480 |
229 |
3300 |
|
QJB15/12-620/3-480 |
480 |
260 |
4000 |
|
QJB18.5/12-620/3-480 |
480 |
276 |
4400 |
|
QJB22/12-620/3-480 |
480 |
290 |
5300 |
Izvlačenje
Ako spremnik ili bazen ima ograničenu veličinu šahta (npr. u okruglom spremniku), a niste sigurni može li se ugraditi miješalica, možeteprovjerite potrebne dimenzije šahtaza potopnu miješalicu. Na primjer, za modelQJB7.5/12-620/3-480, šaht bi trebao biti najmanje1500 × 1500 mm.
Alternativno, možete nam poslati svoj izgled spremnika, a naši inženjeri će izraditicrtež koji prikazuje instaliranu potopnu miješalicu, tako da možete provjeriti odgovara li.
Metode ugradnje
Kako postaviti potopne miješalice u spremnike, pogledajte neke uobičajene metode ugradnje, također vam možemo poslati crteže postavljanja nakon što saznamo veličinu vašeg spremnika.
Raspon primjene
Potopne mješalice prvenstveno se koriste zamiješanje, miješanje i cirkulacijau procesima obrade komunalnih i industrijskih otpadnih voda. Također se mogu primijeniti naodržavanje krajobraznih vodenih okoliša. Rotacija impelera stvara protok vode, poboljšava kvalitetu vode, povećava sadržaj kisika i učinkovito sprječava taloženje suspendiranih krutih tvari.
FAQ
Q:Ako ne mogu pronaći model u tablici specifikacija, možete li ga prilagoditi?
A:Da. Samo nam dostavite svoje zahtjeve, kao što su napon, broj okretaja u minuti i materijal, a mi to možemo prilagoditi vama.
Q:Koliko jedinica trebam za svoj projekt?
A:Navedite svoje dimenzije spremnika ili nam pošaljite svoj izgled spremnika, a mi ćemo vas savjetovati o odgovarajućem modelu i količini.
Q:Mogu li dobiti katalog ili priručnik za rad?
A:Sigurno. Poslat ćemo vam detaljan katalog ili priručnik.
